Велосипед Pinarello Bolide TR+ (2020)

Особенности:

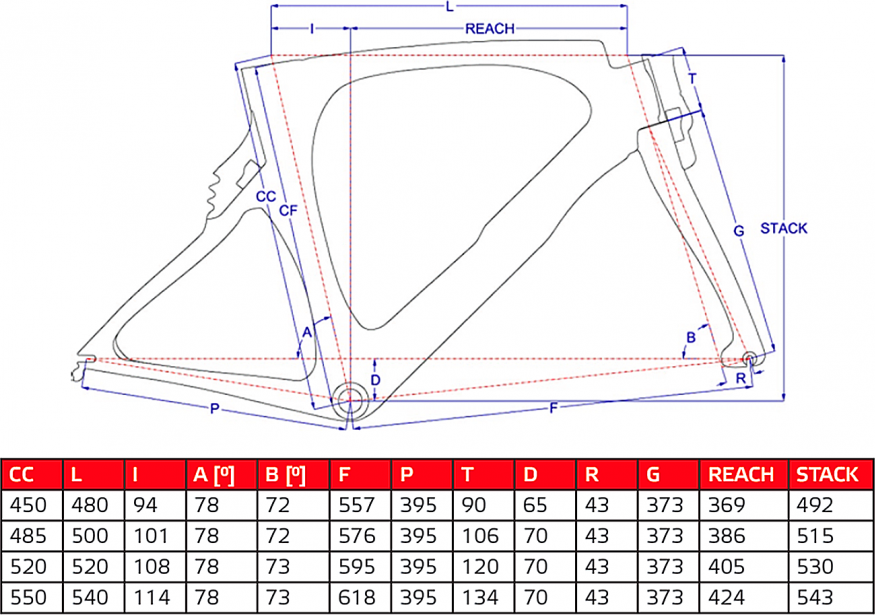

Специальная геометрия для триатлона. Отправной точкой для проекта Bolide TR+ стала реализация идеальной геометрии для триатлона и Ironman без потерь характеристик скорости, присущих Bolide ТТ. Разработка специфической геометрии для Bolide TR+ была обусловлена исследованием оптимальной посадки гонщика, обеспечивающей комфорт на длинных дистанциях.

Головная труба: стала больше на 35 мм по сравнению с Bolide ТТ. Это позволяет улучшить эргономику и занять более расслабленное положение на велосипеде без ущерба для аэродинамики. В сочетании с аэродинамическим рулём и возможности добавить прокладки до 40 мм под лежаки, а также 10 мм прокладки под подлокотники, каждый гонщик может подобрать лучшую индивидуальную посадку или адаптировать её к типу гонки. Большая головная труба также увеличивает жёсткость рамы велосипеда и общую стабильность рулевой.

Каретка: опущена на 8 мм по сравнению с Bolide TT. Это повышает комфорт, особенно при педалировании в седле. Кроме того, общий центр масс сместился вниз, повышая стабильность езды и аэродинамическую эффективность велосипеда.

Угол головной трубы: сдвинут вперед до 78°. В комбинации с подседельным штырём нулевого смещения посадка становится сдвинутой вперёд, обеспечивая лучшее давление на педали. 2 других версии подседельного штыря будут иметь смещение на 25 мм и 50 мм. Таким образом, каждый спортсмен сможет найти наиболее удобную и эффективную посадку для езды.

Нижние перья заднего треугольника: как и на Bolide TT, длина нижних перьев осталась 395 мм, то есть экстремально короткой. Это гарантирует превосходную передачу мощности на колесо и маневренность при ускорениях из поворотов.

Зазор для шин: Bolide TR+ может вмещать шины до 700x28С при максимальной ширине обода не более 30 мм. Это обеспечивает совместимость рамы с современными колёсами для триатлона, специально разработанными для оптимальной аэродинамики.

Форма Bolide TT в качестве основы. Аэродинамика Bolide TT была использована как база и эталон для разработки формы рамы Bolide TR +.

Отсутствие ограничений со стороны UCI. Bolide TR+ соответствует правилам ITU (Международного союза триатлона) для соревнований. Также дизайн рамы соответствует правилами UCI для TT и, в частности, не ограничивается нормой «3:1» для аэродинамических форм.

Манекен человека. Реальные аэродинамические характеристики рамы всегда должны быть проверены для велосипеда с гонщиком. Из предыдущих исследований специалисты Pinarello видели, что в результатах могут быть значительные различия, в случаях если анализ проводится только на раме или на раме с гонщиком. Поэтому для всех аспектов динамического анализа в программе CDF были воссозданы полный велосипед с манекеном человека.

Специфика ветра на Кона. Чтобы определить параметры ветра, которые использовались для анализа CFD, было принято решение рассмотреть среднее значение ветра, который бывает на Кона (показатели скорости и угла атаки). Затем был сделан оптимальный аэродинамический профиль рамы для этих условий. После чего проведена оценка аэродинамики при различных значениях ветра, чтобы убедиться, что рама имеет наилучшие показатели в любых условиях.

Вилка. Разработка была свободна от стандартов UCI и профиль вилки мог быть значительно удлинён для улучшения обтекания воздухом. Вдобавок дизайн с «закрылками» дропов был пересмотрен, чтобы сделать их соответствующими креплению на сквозной оси и снизить при этом аэродинамическое сопротивление.

Кожух спереди. Маршрутизация тросиков (проводов) и тормозных шлангов полностью скрыта внутри рамы. Передний кожух, скрывающий шланг гидравлического тормоза, интегрирован с вилкой. Это гарантирует улучшение аэродинамики, поскольку поверхность кожуха и вилки оказывается непрерывной и вся маршрутизация совершенно скрыта от воздушного потока.

Задний стык Monostay. Преимущество установки дисковых тормозов позволило пересмотреть и сделать оптимальным Monostay — стык подседельной трубы и верхних перьев. Кожух, скрывавший ободной тормоз от потока ветра, оказался больше не нужен, поэтому соединение перьев было пересмотрено таким образом, чтобы свести к минимуму его поверхность спереди и обеспечить оптимальный воздушный поток, направляемый к заднему колесу.

Все остальные аэродинамические улучшения, разработанные для Bolide ТТ, также были отражены в Bolide TR+:

• вогнутая диагональная труба;
• коническая верхняя труба;
• крепление подседельного штыря Twin Force.

Дисковые тормоза:

• диски 160 мм: обеспечивают наилучшие характеристики торможения;
• сквозные оси: 12x100 мм спереди и 12x142 мм сзади. Oни обеспечивают наилучшую отзывчивость и стабильность во время фазы торможения. По сравнению с Bolide TT, сквозная ось сзади также имеет преимущества при установке или снятии колеса;
• плоское крепление суппортов «флэтмаунт»: обеспечивает конструктивно более простую и более лёгкую раму. Кроме того, тормозные суппорты более компактные и лёгкие;
• интегрированная маршрутизация тормозных шлангов: все тормозные шланги полностью интегрированы в раму, что гарантирует наилучшую аэродинамику, а также более лёгкий монтаж и демонтаж велосипеда для перевозки.

Выбор материала. Чтобы удовлетворить все категории клиентов, Bolide TR доступен в двух разных конструкционных вариантах. Топовая версия, Bolide TR+, изготавливается из карбона высшего уровня Torayca T1100G с технологией Nanoalloy. Версия среднего уровня, Bolide TR, изготавливается из карбона T700 UD. Оба материала обеспечивают самый высший предел прочности. Такой выбор способствует повышению ударной вязкости и предотвращению поломок. Однако Torayca T1100G обеспечивает более лёгкую раму по сравнению с T700.

Места для хранения питания:

1. Контейнер на верхней трубе: предназначен для перевозки гелей и энергетических батончиков. Сверху он закрыт резиновой мембраной, благодаря которой питание легко достать и положить. Контейнер крепится к верней трубе на двух винтах, поэтому его можно легко снять, и он полностью интегрирован с кожухом рулевой, что снижает аэродинамическое сопротивление.
2. Контейнер на нижней трубе: разработан для транспортировки питания или инструментов (камера, мульти-инструмент, монтажка и другое). Контейнер фиксируется с помощью двух винтов и может быть легко удалён или заменён на держатель фляги. Интеграция с нижней трубой улучшает прохождение воздушного потока вокруг рамы.
