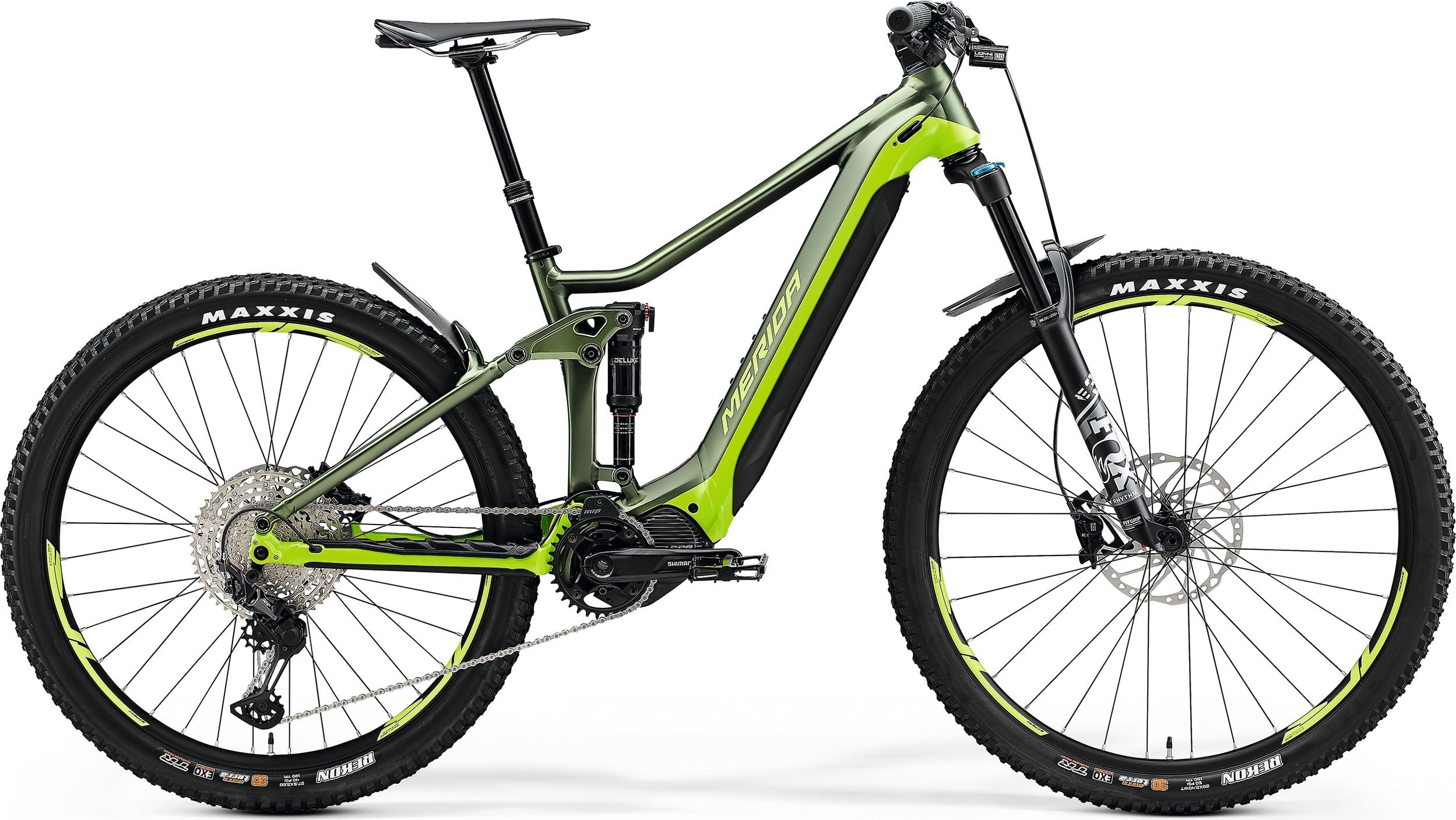

Велосипед Merida eOne-Forty 700 (2021)

Трубы помещаются в особую форму и с помощью давления эмульсии из масла и воды им придаётся комплексная форма.

Использование конической рулевой трубы с верхним подшипником диаметром 1.1/8" и нижним подшипником диаметром 1.1/4" или 1.1/2" обеспечивает высокую жёсткость в сочетании с точным, уверенным управлением.

Гладкая сварка, иногда её называют «сваркой в два прохода». Второй проход сварочного аппарата по шву обеспечивает чистый и органичный вид рамы. На первый взгляд даже кажется, что рама сделана из карбона.

Вся проводка выполнена внутри рамы с плавными входными элементами. Велосипед выглядит аккуратно, а проводка полностью защищена от влаги и грязи.

Провода, рубашки и гидролинии зажаты с натяжением для предотвращения их биения о трубы рамы на неровностях. Все входные элементы заменяемы для совместимости с Di2, гидролиниями, рубашками тормоза и переключател я.

Велосипеды и рамы с символом Di2 Ready полностью готовы к установке оборудования Di2, с батареей, установленной в подседельном штыре или внутри штока вилки.

Merida использует минимум алюминия 6061. В результате появляется возможность делать лёгкие и продвинутые рамы. Используется дополнительная термообработка и баттированные трубы с двумя параметрами толщины стенок для производства лёгких и жестких рам.

Интегрированное крепление на нижнем пере для подножки Merida (или любой другой совместимой подножки).

Сложная форма креплениия, возможная только с использованием технологии литья. Интеграция в конструкцию и прочная связь между двигателем электровелосипеда и рамой, для большей эффективности и надёжности.

Впервые представленная на 2015 Ninety-Six, новая версия технологии Internal Block — это механизм, предотвращающий удар короны вилки об раму при падении или чрезмерном повороте руля. Для дополнительной защиты, на раме установлены специальные резиновые бамперы в месте возможного касания короны вилки.

Поворотный механизм блокировки, расположенный на верхнем конце крышки батарейного отсека Energy Guard, для лёгкого запирания и разблокировки внутренней защитной крышки батарейного отсека.

Merida создаёт передовые алюминиевые рамы уже много лет, постоянно совершенствуя навыки и разрабатывая новые технологии. Merida уделяет большое внимание выбору, а порой и созданию новых алюминиевых сплавов, отвечающих требованиям каждого произведённого велосипеда. Так, например, сплав 6016 позволяет делать самые тонкие стенки, обладая удивительной прочностью, идеально подходя для требовательных маунтинбайкеров и гонщиков. Алюминий 6066 предельно лёгок и надёжен, позволяет добиться максимально эффективного соотношения жёсткости и веса. 6061 — самый простой сплав, который использует Merida, но даже он разрабатывался для аэрокосмической индустрии и отлично подходит для лёгких и долговечных рам. Последующая обработка столь же важна, как и выбор сплава.

Merida использует несколько процессов:

Двойной и тройной баттинг
Двойной баттинг — это придание стенкам трубы разной толшины в двух зонах: тонкие стенки в середине трубы и толстые: в начале и в конце. Тройной баттинг — три зоны изменения толщины стенок по всей длине, благодаря чему повышается прочность там, где это необходимо и снижается вес в местах, не испытывающих сильных нагрузок.

Гидро и техноформинг
Гидроформинг — труба помещается в пресс-форму, после чего в трубу подаётся эмульсия из воды и масла под высоким давлением, которое придаёт трубе необходимый профиль.
Техноформинг — механический формовочный процесс, где формирования профиля трубы происходит с помощью пресс-формы и металлического внутреннего элемента. Гладкая сварка, также из вестная как сварка в два прохода. Дополнительный проход сварочного аппарата, обеспечивает гладкий органичный сварной шов и отличный внешн ий вид рамы. На первый взгляд даже трудно понять, что перед глазами, алюминий или карбон.
