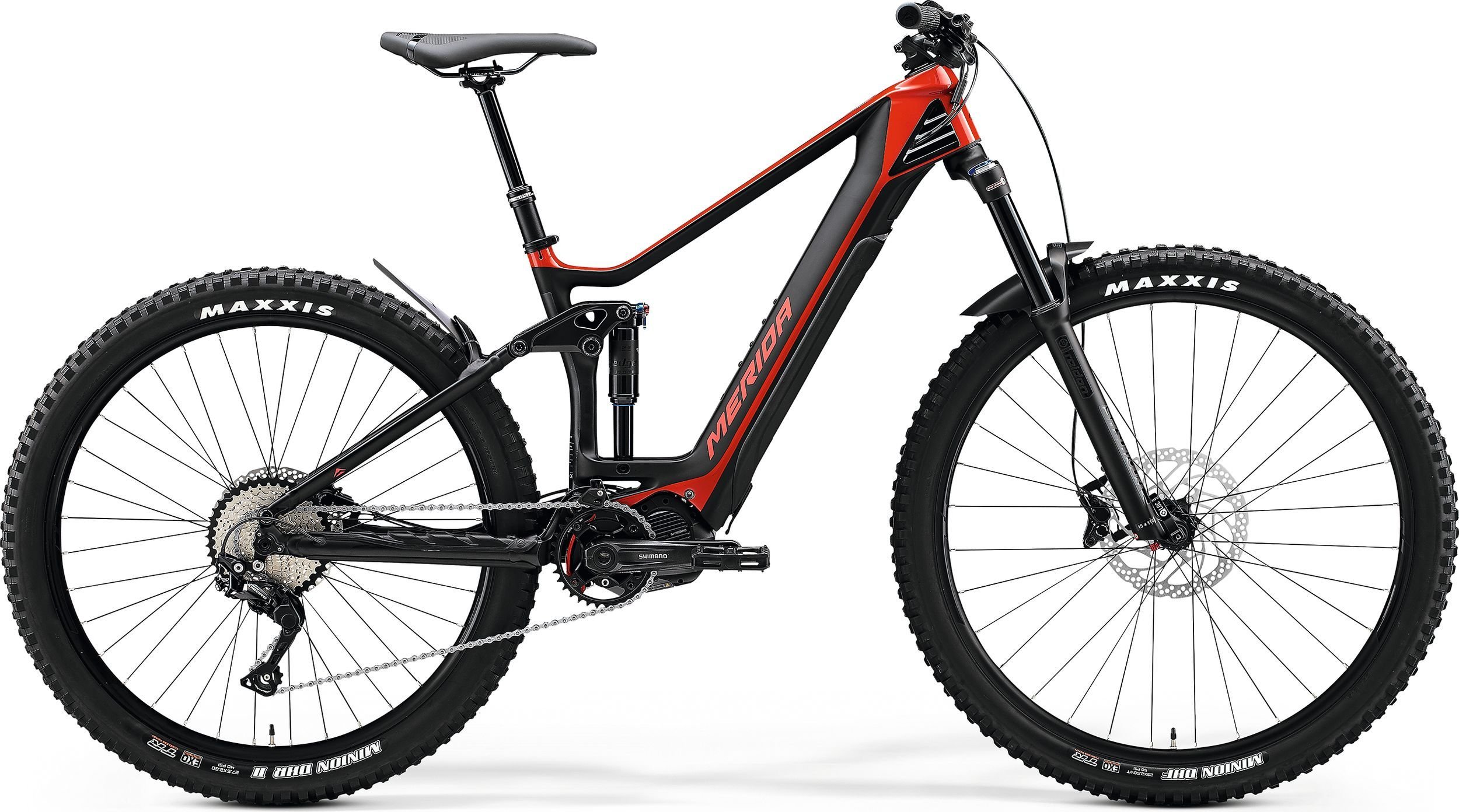

Электровелосипед Merida eOne-Forty 4000 (2020)

Трубы помещаются в особую форму и с помощью давления эмульсии из масла и воды им придаётся комплексная форма.

Использование конической рулевой трубы с верхним подшипником диаметром 1.1/8" и нижним подшипником диаметром 1.1/4" или 1.1/2" обеспечивает высокую жёсткость в сочетании с точным, уверенным управлением.

Гладкая сварка, иногда её называют «сваркой в два прохода». Второй проход сварочного аппарата по шву обеспечивает чистый и органичный вид рамы. На первый взгляд даже кажется, что рама сделана из карбона.

Вся проводка выполнена внутри рамы с плавными входными элементами. Велосипед выглядит аккуратно, а проводка полностью защищена от влаги и грязи.

Велосипеды и рамы с символом Di2 Ready полностью готовы к установке оборудования Di2, с батареей, установленной в подседельном штыре или внутри штока вилки.

Для защиты структуры карбоновой рамы, волокна соединены вместе с помощью эпоксидной смолы с добавлением нано-частиц, повышающих устойчивость к ударам до 40%.

При производстве элементов карбоновых рам используется специальная надувная вставка, которая гарантирует отсутствие складок материала внутри трубы, способных повлиять на вес и снизить прочность. Результат: рама становится легче, жёстче и прочнее.

Merida использует минимум алюминия 6061. В результате появляется возможность делать лёгкие и продвинутые рамы. Используется дополнительная термообработка и баттированные трубы с двумя параметрами толщины стенок для производства лёгких и жестких рам.

Специальные отверстия, расположенные в районе рулевого стакана, работают как вентиляционная труба, обеспечивая отвод горячего воздуха и создавая оптимальный температурный режим для интегрированной батареи. Thermo Gate делает работу батареи идеальной, в любых условиях.

Двухкомпонентная крышка батареи, обеспечивающая идеальную защиту. Мягкий внешний слой снижает шум, выступает в роли уплотнения и поглощает удары камней. Внутренний твёрдый слой обеспечивает непосредственно защиту батареи и придаёт форму конструкции. Все части, подверженные износу, например уплотнители и O-кольца, могут быть легко заменены.

Впервые представленная на 2015 Ninety-Six, новая версия технологии Internal Block — это механизм, предотвращающий удар короны вилки об раму при падении или чрезмерном повороте руля. Для дополнительной защиты, на раме установлены специальные резиновые бамперы в месте возможного касания короны вилки.

Merida создаёт передовые алюминиевые рамы уже много лет, постоянно совершенствуя навыки и разрабатывая новые технологии. Merida уделяет большое внимание выбору, а порой и созданию новых алюминиевых сплавов, отвечающих требованиям каждого произведённого велосипеда. Так, например, сплав 6016 позволяет делать самые тонкие стенки, обладая удивительной прочностью, идеально подходя для требовательных маунтинбайкеров и гонщиков. Алюминий 6066 предельно лёгок и надёжен, позволяет добиться максимально эффективного соотношения жёсткости и веса. 6061 — самый простой сплав, который использует Merida, но даже он разрабатывался для аэрокосмической индустрии и отлично подходит для лёгких и долговечных рам. Последующая обработка столь же важна, как и выбор сплава.

Merida использует несколько процессов:

Двойной и тройной баттинг
Двойной баттинг — это придание стенкам трубы разной толшины в двух зонах: тонкие стенки в середине трубы и толстые: в начале и в конце. Тройной баттинг — три зоны изменения толщины стенок по всей длине, благодаря чему повышается прочность там, где это необходимо и снижается вес в местах, не испытывающих сильных нагрузок.

Гидро и техноформинг
Гидроформинг — труба помещается в пресс-форму, после чего в трубу подаётся эмульсия из воды и масла под высоким давлением, которое придаёт трубе необходимый профиль.
Техноформинг — механический формовочный процесс, где формирования профиля трубы происходит с помощью пресс-формы и металлического внутреннего элемента. Гладкая сварка, также из вестная как сварка в два прохода. Дополнительный проход сварочного аппарата, обеспечивает гладкий органичный сварной шов и отличный внешн ий вид рамы. На первый взгляд даже трудно понять, что перед глазами, алюминий или карбон.
